TUMPRE® LTT2156
低游离TDI-PTMEG 预聚体
概述
LTT2156是低游离TDI-聚醚性型预聚体,温度在25℃时为粘稠透明液体。LTT2156低游离预聚体可作为2K聚氨酯固化基料用于涂层、胶辊和油墨。
特性
★ 加工温度下粘度低 ★ 动态性能佳 ★ 良好的拉伸/撕裂强度 ★ 耐化学性能好（溶剂等）
|
Property |
LTT2156 |
|
Polyol based |
PTMEG |
|
NCO % |
6.00-6.30 |
|
Appearance at 25 °C |
Viscous Clear Liquid |
|

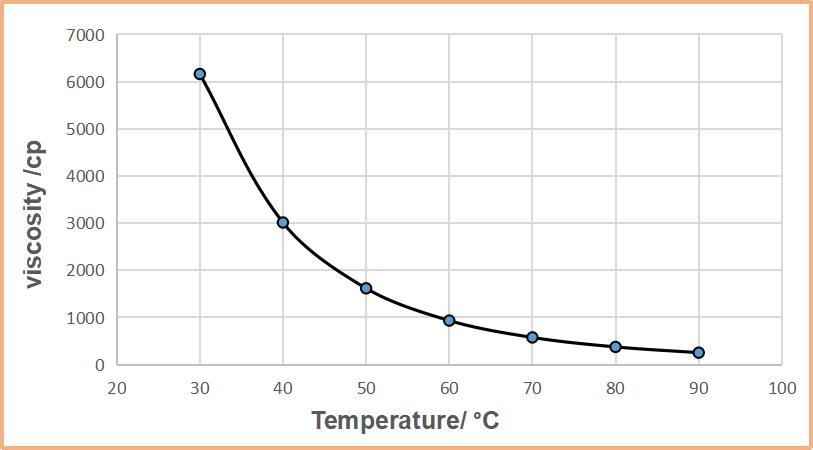

Viscosity(mPa.s) |
|
|
40 °C |
3012 |
|
50 °C |
1617 |
|
60 °C |
933 |
|
70 °C |
576 |
|
80 °C |
375 |
加工条件
|
Prepolymer |
MOCA |
Pour life |
Mold |
Demold |
Postcure |
|
60 °C |
90 °C |
3-5 min. |
110 °C |
30 min. |
24 h (110 °C) |
储存运输
本产品采用加充氮气密闭包装，避免空气中的水分导致NCO含量变化。未开封密闭包装，并在30℃以下温度保存时，本产品自生产之日起保质期为12个月。开封后请尽快用完，过程避免与湿气接触。
本产品在使用前需要在鼓风烘箱中60℃加热，并尽量保证加热均匀，以避免局部过热导致NCO降低和粘度增加。同时注意加热时压力变化，可加热前将桶盖拧松两圈。此外，反复加热和冷却操作可能会导致后续弹性体性能下降。
本产品可提供200kg桶装包装。也可根据需求提供特殊规格包装。
