TUMPRE® LTX2156
低游离XDI-PTMEG 预聚体
概述
LTX2156是低游离MXDI（间苯二甲基二异氰酸酯）-聚醚型预聚体,温度在25℃时为透明液体。基于XDI单体的特性，兼具芳香族和脂肪族异氰酸酯的特性，比芳香族二异氰酸酯（如TDI和MDI） 更好的抗黄变性，比脂肪族二异氰酸酯具有更好的反应性。可广泛应用于电子通讯，汽车内饰，油墨固化剂，太阳电池背板膜材料，户外密封等领域。
特性
★ 加工温度下粘度低 ★ 耐候性和耐黄变性能佳 ★ 良好的拉伸/撕裂强度 ★ 耐化学性能好（溶剂等）
|
Property |
LTX2156 |
|
Polyol based |
PTMEG |
|
NCO % |
5.60-5.90 |
|
Appearance at 25 °C |
Clear Liquid |
|

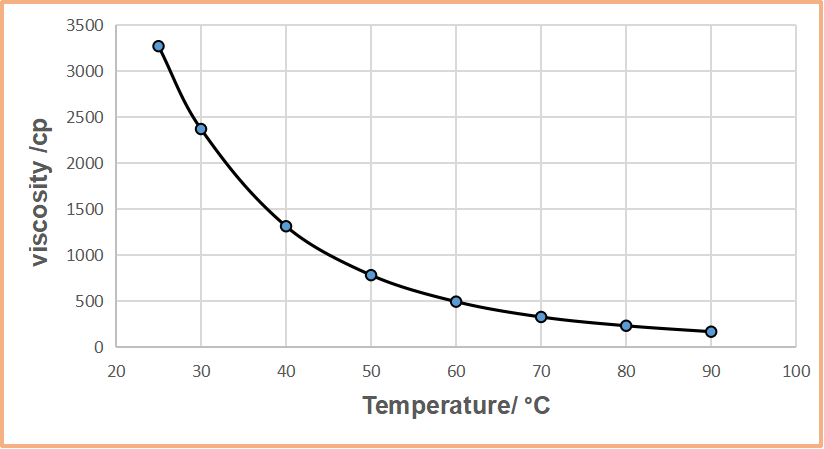

Viscosity (mPa.s) |
|
|
25 °C |
3270 |
|
40 °C |
1314 |
|
60 °C |
495 |
|
80 °C |
233 |
|
90 °C |
168 |
加工条件
|
Prepolymer |
BDO |
Pour life |
Mold |
Demold |
Postcure |
|
80 °C |
60 °C |
5-8 min. |
100 °C |
30 min. |
24 h (110 °C) |
储存运输
本产品采用加充氮气密闭包装，避免空气中的水分导致NCO含量变化。未开封密闭包装，并在30℃以下温度保存时，本产品自生产之日起保质期为12个月。开封后请尽快用完，过程避免与湿气接触。
本产品在使用前需要在鼓风烘箱中80℃加热，并尽量保证加热均匀，以避免局部过热导致NCO降低和粘度增加。同时注意加热时压力变化，可加热前将桶盖拧松两圈。此外，反复加热和冷却操作可能会导致后续弹性体性能下降。
本产品可提供200kg桶装包装。也可根据需求提供特殊规格包装。
